IP防塵防水等級介紹/IP防護等級是如何劃分的

IP防塵防水防護等級介紹: IP(INGRESS PROTECTION)防護等級系統是由IEC(INTERNATIONAL ELECTROTECHNICALCOMMISSION)所起草，將電器依其防塵防濕氣之特性加以分級。這里所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分，以免觸電。IP防護等級是由兩個數字所組成，第1個數字表示電器防塵、防止外物侵入的等級，第2個數字表示電器防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。

　我國現行國家標準有兩部，分別是：儀器的防水防塵等級可參照的標準有：GB4208-2008/IEC60529:2001《外殼防護等級(IP標志)》;GB2423.37-2006《電工電子產品環境試驗第2部分:試驗方法試驗L: 沙塵試驗》等。

　IP防護等級表示方法

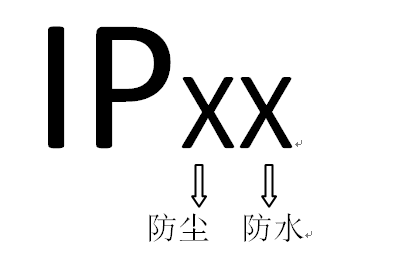

　防護等級多以IP后跟隨兩個數字來表述，數字用來明確防護的等級。

    第一位數字表明設備抗微塵的范圍，或者是人們?cè)诿芊猸h(huán)境中免受危害的程度。代表防止固體異物進入的等級，最高級別是6;

　第二位數字表明設備防水的程度。代表防止進水的等級，最高級別是8。

　IP后第一位數字:防塵等級(0-6級)

　數字防護范圍說明

　0無防護對外界的人或物無特殊的防護。

　1防止直徑大于50mm的固體外物侵入防止人體(如手掌)因意外而接觸到電器內部的零件，防止較大尺寸(直徑大于50mm)的外物侵入。

　2防止直徑大于12.5mm的固體外物侵入防止人的手指接觸到電器內部的零件，防止中等尺寸(直徑大于12.5mm)的外物侵入。

　3防止直徑大于2.5mm的固體外物侵入防止直徑或厚度大于2.5mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件。

　4防止直徑大于1.0mm的固體外物侵入防止直徑或厚度大于1.0mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件。

　5防止外物及灰塵完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作。

　6防止外物及灰塵完全防止外物及灰塵侵入。

　IP后第二位數字:防水等級(0-8級)

　數字防護范圍說明

　0無防護對水或濕氣無特殊的防護。

　1防止水滴浸入垂直落下的水滴(如凝結水)不會對電器造成損壞

　2傾斜15度時，仍可防止水滴浸入當電器由垂直傾斜至15度時，滴水不會對電器造成損壞。

　3防止噴灑的水浸入防雨或防止與垂直的夾角小于60度的方向所噴灑的水侵入電器而造成損壞。

　4防止飛濺的水浸入防止各個方向飛濺而來的水侵入電器而造成損壞

　5防止噴射的水浸入防止來自各個方向由噴嘴射出的水侵入電器而造成損壞。

　6防止大浪浸入裝設于甲板上的電器，可防止因大浪的侵襲而造成的損壞。

　7防止浸水時水的浸入電器浸在水中一定時間或水壓在一定的標準以下，可確保不因浸水而造成損壞。

　8防止沉沒時水的浸入電器無限期沉沒在指定的水壓下，可確保不因浸水而造成損壞。

　IP試驗范圍防水試驗包括第二位特征數字為1至8，即防護等級代碼為IPX1至IPX8。

　IP防水等級

�、臝PX 1

　方法名稱：垂直滴水試驗

　試驗設備：滴水試驗裝置

　試樣放置：按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于 200mm

　試驗條件：滴水量為 10.05 mm/min

　持續時間：10 min

�、艻PX 2

　方法名稱：傾斜 15°滴水試驗

　試驗設備：滴水試驗裝置

　試樣放置：使試樣的一個面與垂線成 15°角，樣品頂部至滴水口的距離不大于 200mm。每試驗完一個面后，換另一個面，共四次。

　試驗條件：滴水量為 30.5 mm/min

　持續時間：4×2.5 min(共10 min)

　⑶IPX 3

　方法名稱：淋水試驗

　試驗方法：

　a 擺管式淋水試驗

　試驗設備：擺管式淋水濺水試驗裝置

　試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉。

　試驗條件：水流量按擺管的噴水孔數計算，每孔為 0.07L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動(2×120°) 約 4s

　試驗時間：連續淋水 10 min

　b 噴頭式淋水試驗

　試驗設備：手持式淋水濺水試驗裝置

　試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm 至 500mm 之間

　試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10L/min

　試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min(不包括安裝面積)，最少 5 min

　⑷IPX 4

　方法名稱：濺水試驗

　試驗方法：

　a.擺管式濺水試驗

　試驗設備和試樣放置：與上述 IPX 3 之 a 款均相同;

　試驗條件： 除后述條件外，與上述 IPX 3 之 a 款均相同;噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 (2×360°) 約 12s

　試驗時間：與上述 IPX 3 之 a 款均相同 (即10 min)。

　b.噴頭式濺水試驗

　試驗設備和試樣放置：與上述 IPX 3 之 b 款均相同;

　試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述IPX 3 之 b 款均相同;

　試驗時間：與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)最少 5min

�、蒊PX 5

　方法名稱：噴水試驗

　試驗設備：噴嘴的噴水口內徑為 6.3mm

　試驗條件：使試驗樣品至噴水口相距為 2.5m ～ 3m ，水流量為 12.5 L/min (750 L/h)

　試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min(不包括安裝面積) 最少 3 min

�、蔍PX 6

　方法名稱：強烈噴水試驗;

　試驗設備：噴嘴的噴水口內徑為 12.5 mm

　試驗條件：使試驗樣品至噴水口相距為 2.5m ～ 3m ，水流量為 100 L/min (6000 L/h)

　試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min(不包括安裝面積)最少 3 min

　⑺IPX 7

　方法名稱：短時浸水試驗

　試驗設備和試驗條件：浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m。試樣頂部到水面距離至少為 0.15m

　試驗時間： 30 min

�、蘄PX 8

　方法名稱： 持續潛水試驗;

　試驗設備，試驗條件和試驗時間： 由供需(買賣)雙方商定，其嚴酷程度應比 IPX 7 高。
